Le branchement d’un interrupteur simple Schneider repose sur un principe de câblage éprouvé : la phase arrive sur une borne, repart vers le luminaire, et le tour est joué. Ce guide vous montre comment réaliser cette connexion en toute sécurité, sans approximation ni jargon technique superflu. Vous verrez que la réussite tient avant tout à la bonne identification des fils et au respect de quelques gestes simples. De la préparation du chantier au test final, chaque étape est détaillée pour vous permettre de câbler votre interrupteur Schneider sans risque, même si vous débutez en électricité.
Comprendre le fonctionnement d’un interrupteur simple Schneider
Avant de manipuler le moindre fil, il est crucial de saisir le rôle exact d’un interrupteur simple dans votre installation électrique. Cette compréhension vous évite les erreurs de branchement et vous rend autonome pour lire n’importe quel schéma de câblage. En maîtrisant quelques notions de base, vous identifierez rapidement les conducteurs et les bornes, quel que soit le modèle Schneider choisi.
Comment fonctionne concrètement un interrupteur simple dans votre installation
Un interrupteur simple agit comme un contact électrique qui ouvre ou ferme le passage du courant vers votre point lumineux. Il intervient uniquement sur le fil de phase, sans toucher au neutre ni à la terre. Lorsque vous actionnez le mécanisme Schneider, vous autorisez ou bloquez l’alimentation de l’ampoule : c’est un système binaire, marche ou arrêt, sans position intermédiaire. Les gammes Schneider Electric comme Odace, Unica ou Ovalis reprennent ce principe universel tout en standardisant les repères de bornes pour faciliter le travail de l’installateur.
Repérer les fils phase, neutre et terre avant d’attaquer le câblage
Dans une installation récente conforme aux normes, la phase se distingue par une couleur rouge, marron ou noire, le neutre arbore toujours un bleu et la terre un vert-jaune rayé. Mais attention : dans les logements anciens, ces codes couleur peuvent être approximatifs, voire absents. Avant tout branchement, utilisez un testeur de tension ou un multimètre pour vérifier l’identité réelle de chaque conducteur. Cette précaution est indispensable pour éviter de couper le neutre au lieu de la phase, ce qui constitue une violation grave des règles de sécurité et peut créer des situations dangereuses même lorsque l’interrupteur est en position ouverte.
| Couleur | Fonction | Passe par l’interrupteur ? |
|---|---|---|
| Rouge / Marron / Noir | Phase | Oui |
| Bleu | Neutre | Non |
| Vert-Jaune | Terre | Non |
Particularités des mécanismes Schneider à connaître avant de les installer
Les interrupteurs Schneider affichent généralement deux types de bornes : la borne d’entrée marquée L pour la phase, et la borne de sortie repérée 1, ⬆ ou parfois 2 selon les gammes, pour le retour lampe. Certains modèles récents disposent de bornes automatiques à ressort qui maintiennent le fil par simple insertion, tandis que d’autres fonctionnent avec des vis de serrage classiques. Les bornes automatiques permettent un gain de temps appréciable et réduisent le risque de mauvais serrage, mais imposent de respecter scrupuleusement la longueur de dénudage indiquée sur le mécanisme. Consultez toujours la notice fournie avec votre référence Schneider pour confirmer le repérage exact et les consignes propres à la gamme installée.
Préparer le branchement de l’interrupteur simple Schneider en toute sécurité
Un branchement électrique réussi commence bien avant le raccordement des fils sur les bornes. La phase de préparation conditionne la qualité, la sécurité et la durabilité de votre installation. En prenant le temps de couper le courant, de vérifier les conducteurs et de rassembler le matériel adéquat, vous gagnez en efficacité et limitez les risques d’erreur.
Quels outils et fournitures prévoir pour un branchement fiable et propre
Pour mener à bien le câblage d’un interrupteur simple Schneider, réunissez un tournevis adapté aux bornes de votre mécanisme (généralement un cruciforme ou un plat selon les modèles), une pince à dénuder, un testeur de tension et un contrôleur d’absence de courant. Côté fournitures, assurez-vous de disposer d’un câble de section 1,5 mm² minimum pour l’éclairage, d’une boîte d’encastrement étanche si nécessaire, et de connexions type dominos ou bornes Wago pour les jonctions éventuelles au plafond. Un bon éclairage de travail, une lampe frontale ou un balai d’appoint facilitent grandement les manipulations dans les boîtiers muraux souvent peu accessibles. Enfin, des étiquettes de repérage ou un marqueur permanent vous permettront d’identifier clairement chaque fil avant et après le branchement.
Sécuriser le circuit : coupure de courant et vérifications préalables obligatoires
Commencez systématiquement par couper le disjoncteur général ou, si votre tableau est bien étiqueté, le disjoncteur divisionnaire protégeant le circuit d’éclairage concerné. Une fois la coupure effectuée, contrôlez l’absence réelle de tension dans la boîte murale avec un testeur de tension, jamais uniquement en vous fiant à la position du disjoncteur. Profitez-en pour inspecter l’état de l’isolant des conducteurs, vérifier qu’il n’y a pas de brins de cuivre dénudés et confirmer que la longueur disponible dans la boîte est suffisante pour manipuler confortablement les fils. Si la boîte d’encastrement est ancienne ou abîmée, c’est le moment de la remplacer pour assurer une fixation stable du mécanisme Schneider.
Comment identifier le bon emplacement de l’interrupteur et du luminaire
Repérez physiquement la boîte murale où sera installé l’interrupteur Schneider et la sortie de câble au plafond ou au mur où se trouve le luminaire. Le fil de phase provenant du tableau électrique doit arriver dans la boîte de l’interrupteur, tandis que le fil de retour lampe repart de cette même boîte vers le point lumineux. Si plusieurs fils arrivent dans la boîte, un repérage simple au marqueur ou à l’étiquette autocollante vous évitera toute confusion entre la phase d’arrivée et le retour lampe lors du raccordement. Dans le cas d’une rénovation, pensez à photographier le branchement existant avant démontage : cela vous fournira une référence précieuse si un doute surgit en cours de travaux.
Réaliser le branchement interrupteur simple Schneider pas à pas
Vous disposez maintenant du matériel nécessaire et le courant est coupé : place au câblage proprement dit. Le schéma de branchement d’un interrupteur simple Schneider reste identique d’un modèle à l’autre, à condition de bien identifier la phase et le retour lampe. Chaque étape est rapide et logique, et vous permet de contrôler votre travail avant de refermer le mécanisme.
Schéma de branchement interrupteur simple Schneider avec phase et retour lampe

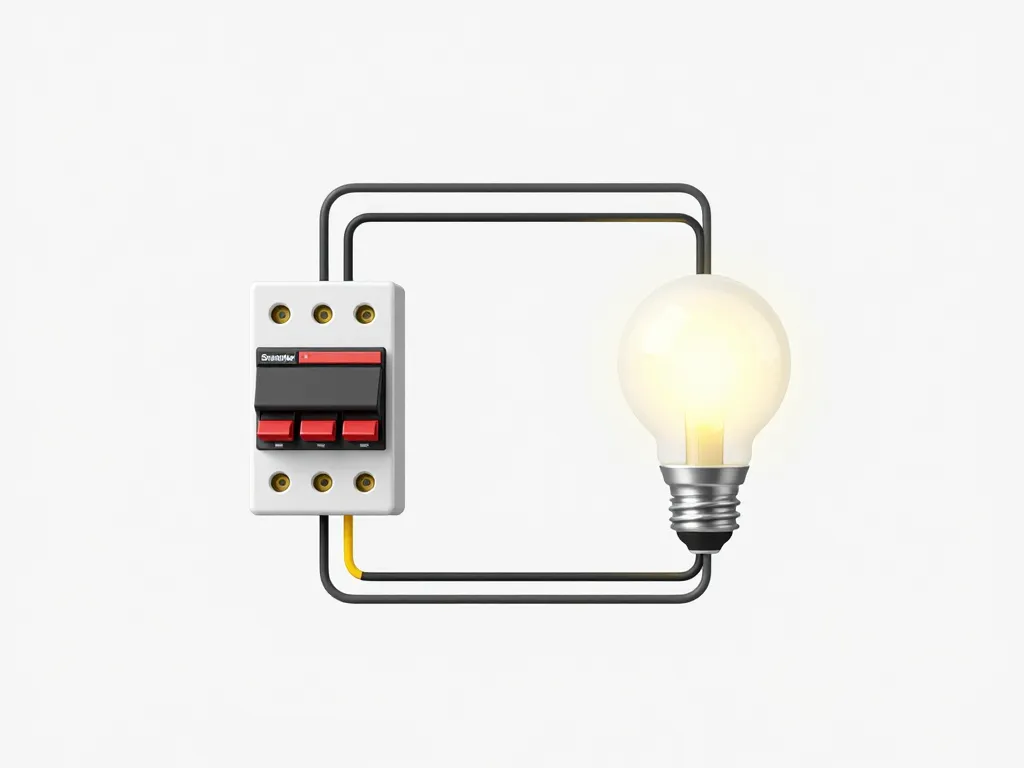

Le principe de câblage tient en une phrase : la phase entre sur la borne L de l’interrupteur Schneider et ressort par la borne 1 ou ⬆ sous forme de retour lampe vers le luminaire. Le neutre et la terre ne transitent jamais par l’interrupteur : ils vont directement du tableau au luminaire, soit via des connexions dans la boîte de dérivation située au plafond, soit par repiquage dans une boîte voisine. Ce schéma simple garantit que seule la phase est interrompue lorsque vous éteignez la lumière, conformément aux exigences de sécurité. Visualiser clairement ce cheminement avant de raccorder les fils vous évite de confondre phase et neutre, erreur fréquente qui peut empêcher le bon fonctionnement du circuit.
Étapes détaillées pour raccorder les fils sur l’interrupteur Schneider
Dénudez l’extrémité du fil de phase sur environ 10 mm en veillant à ne pas entailler le cuivre, puis insérez-le fermement dans la borne marquée L de l’interrupteur Schneider. Sur les bornes automatiques, poussez le fil jusqu’à sentir une butée, puis tirez légèrement pour vérifier qu’il est bien maintenu. Sur les bornes à vis, serrez progressivement jusqu’à bloquer le conducteur sans écraser le cuivre. Répétez l’opération avec le fil de retour lampe sur la borne 1 ou équivalente. Une fois les deux fils raccordés, vérifiez qu’aucun brin de cuivre nu ne dépasse de la borne : tout conducteur exposé représente un risque de court-circuit. Repliez délicatement les fils dans la boîte en évitant les plis trop marqués, puis clipsez le mécanisme Schneider sur son support d’encastrement en vous assurant qu’il est bien droit.
Que faire si vous avez trois fils ou des repères peu lisibles
Il arrive qu’une boîte d’encastrement contienne trois fils ou plus, notamment si un ancien montage prévoyait un repiquage vers un autre point lumineux ou si le neutre a été amené par erreur dans la boîte. Dans ce cas, utilisez impérativement un testeur de tension pour identifier la vraie phase, le retour lampe et, le cas échéant, le neutre ou un repiquage. Ne raccordez jamais un fil sans en connaître la fonction exacte : quelques minutes de mesure méthodique vous épargneront des heures de dépannage et des risques d’incident électrique. Si les couleurs des fils sont effacées ou non conformes aux codes actuels, remplacez les conducteurs défectueux ou marquez-les clairement avec des étiquettes autocollantes avant de procéder au branchement de l’interrupteur Schneider.
Vérifications, normes et bonnes pratiques autour des interrupteurs Schneider
L’interrupteur simple Schneider est désormais branché, mais le travail ne s’arrête pas là. Quelques vérifications finales garantissent la sécurité de votre installation et la longévité du matériel. C’est également le moment de vous assurer que votre intervention respecte les normes électriques en vigueur et de savoir quand faire appel à un professionnel.
Comment tester votre branchement Schneider avant de refermer le boîtier
Avant de clipser définitivement la plaque de finition, remettez sous tension le disjoncteur divisionnaire et actionnez l’interrupteur Schneider plusieurs fois de suite. Le luminaire doit s’allumer et s’éteindre franchement, sans vacillement ni délai anormal. Touchez légèrement le mécanisme après quelques minutes de fonctionnement : aucun échauffement suspect ne doit être perceptible. Si vous constatez un comportement étrange, une odeur de plastique brûlé ou un point chaud au niveau des bornes, coupez immédiatement le courant et vérifiez le serrage de chaque connexion. Un mauvais contact ou un conducteur mal inséré peut générer une résistance électrique et provoquer un échauffement dangereux à long terme.
Rappel des règles de base de la norme électrique pour l’éclairage
Pour un circuit d’éclairage domestique, la section minimale des conducteurs est de 1,5 mm² en cuivre, et la protection doit être assurée par un disjoncteur 16 A maximum. La phase doit toujours être coupée par l’interrupteur, jamais le neutre, afin d’éviter tout risque de contact accidentel sous tension lorsque l’éclairage est éteint. La mise à la terre des luminaires est obligatoire, particulièrement dans les pièces humides comme la salle de bain ou la cuisine, où les risques d’électrocution sont amplifiés par la présence d’eau. Veillez également à respecter les hauteurs d’installation réglementaires : un interrupteur se pose généralement entre 90 cm et 1,30 m du sol fini, sauf contraintes spécifiques liées à l’accessibilité des personnes à mobilité réduite.
Quand faire appel à un électricien plutôt que brancher soi-même l’interrupteur
Si vous hésitez sur l’identification des fils, si votre tableau électrique est ancien ou dépourvu de protections différentielles, ou si vous constatez des anomalies dans le circuit existant, mieux vaut solliciter un électricien qualifié. Un professionnel habitué aux gammes Schneider réalisera le branchement rapi
